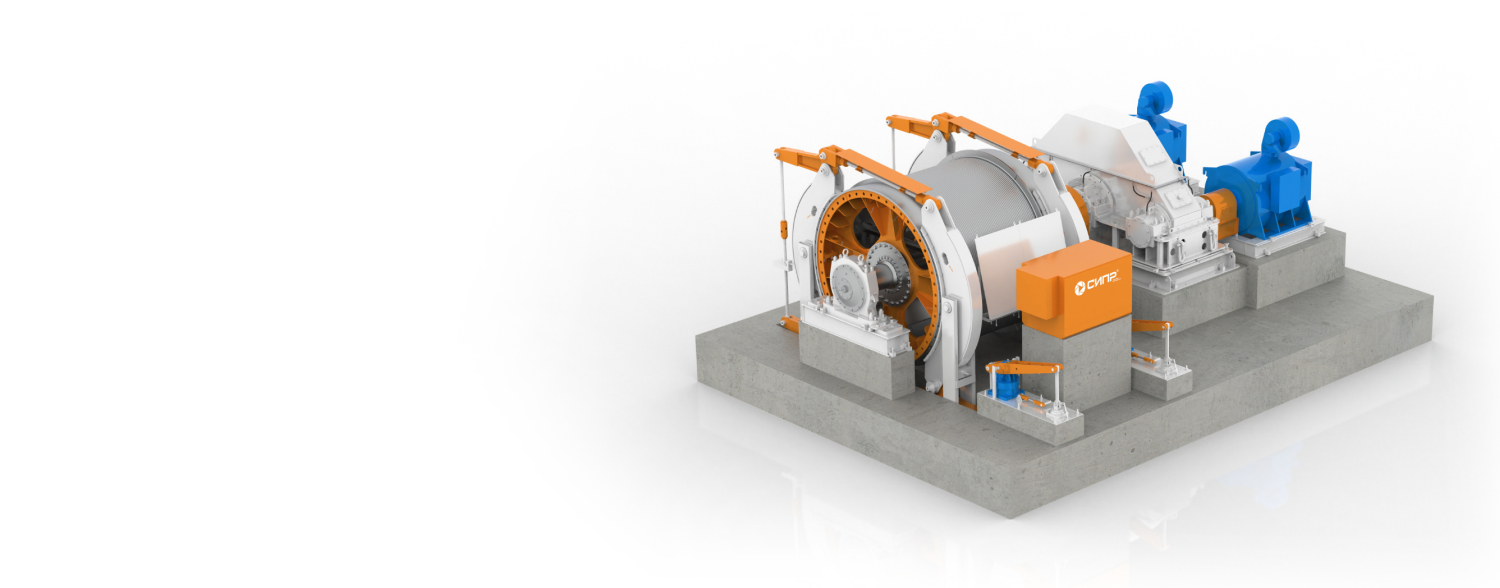

Машина подъемная Ц3,5х2,4
Машина подъемная Ц3,5х2,4 предназначена для работы в составе статически неуравновешенной одноконцевой аварийно-ремонтной подъемной установки.
Назначение подъёмной установки:
- подъём и спуск работников в клети;
- осмотр армировки, крепления ствола, ремонтные работы в стволе.
Машина подъемная осуществляет движение сосуда, его рабочее и аварийное фиксирование. Передача тягового усилия осуществляется за счет намотки каната на обечайку барабана. Барабан вращается посредством двух электродвигателей через суммирующий редуктор.
| Основные технические данные | |
|
Диаметр приводного барабана, мм |
3500 |
|
Ширина намоточной зоны барабана, м |
2400 |
|
Частота вращения барабана, об/мин |
23,5 |
|
Тип каната |
39 СТО 71915393 ТУ 090-2010 (ГЛ-В-ОЖ-Н) |
|
Диаметр каната, мм |
39 |
|
Номинальная погонная масса каната, кг |
6,72 |
|
Маркировочная группа, Н/мм2 |
1670 |
|
Минимальное разрывное усилие каната, кН |
1190 |
|
Количество наматываемых слоев каната на барабан |
2 |
|
Количество витков трения, шт. |
5 |
|
Количество витков каната на испытание, шт. |
3 |
|
Высота подъема, м |
979 |
|
Максимальная скорость подъема, м/с |
7,5 |
|
Максимальное статическое натяжение каната, кН, не более |
166,8 |
|
Тип подъемного сосуда |
Клеть 1НОВ400-6.1 |
|
Грузоподъемность клети, т, не более |
6,1 |
|
Масса клети, т, не более |
4 |
|
Тип подъема |
Одноконцевой (клеть) |
|
Тормозная система |
Пневматическая радиально-колодочная |
|
Количество электродвигателей, шт. |
2 |
|
Мощность электродвигателя, кВт |
630 |
|
Передаточное число редуктора |
11,5 |
|
Количество ступеней редуктора |
1 |
|
Маховый момент коренной части (GD2), т·м2 |
240 |
|
Тип коренных подшипников |
качения |
