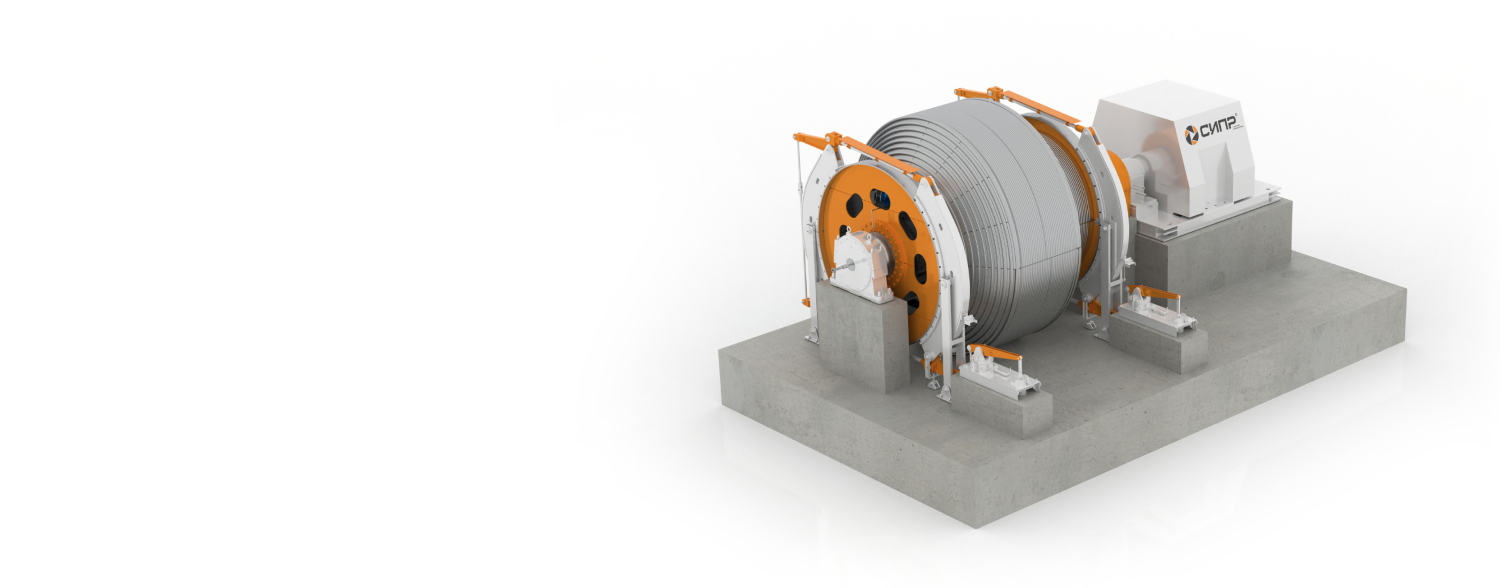

Машина шахтная подъемная БЦК-8/5×2,7

Назначение

Машина шахтная подъемная бицилиндро-коническая (БЦК) предназначена для транспортирования по вертикальным стволам шахт и рудников в подъёмных сосудах полезных ископаемых, породы, материалов и оборудования, а также обслуживающего шахту персонала. В отдельных случаях может производиться транспортирование негабаритного оборудования и длинномерных материалов с подвеской к подъёмным сосудам.

Подъёмная машина осуществляет в заданном скоростном режиме навивку на барабаны закрепленных к ним подъёмных канатов, к свободным концам которых прикреплены подъёмные сосуды, а также их рабочее и аварийное фиксирование.

Технические характеристики Галерея 3D обзор

Основные технические данные

Тип подъемной установки	грузовая (двухскиповая)
Место установки машины подъемной	наземного базирования
Часовая производительность, т/ч	750
Угол наклона ствола	90°
Высота подъема, м	850
Тип органа навивки	барабанного типа, двухконцевой
Навивка каната на барабан	в один слой
Статическое натяжение канатов, кН	582
Разность статических натяжений канатов, кН	402
Привод машины подъемной	безредукторная схема компоновки привода
Тип коренных подшипников	качения
Скорость подъема, м/с, не менее	14
Тип скипа	СН-19,5
Вес полезного поднимаемого груза за один раз, кг	25000
Диаметр канатов в ненагруженном состоянии, мм	64,3
Тормоз	пневматический, с параллельным перемещением колодок
