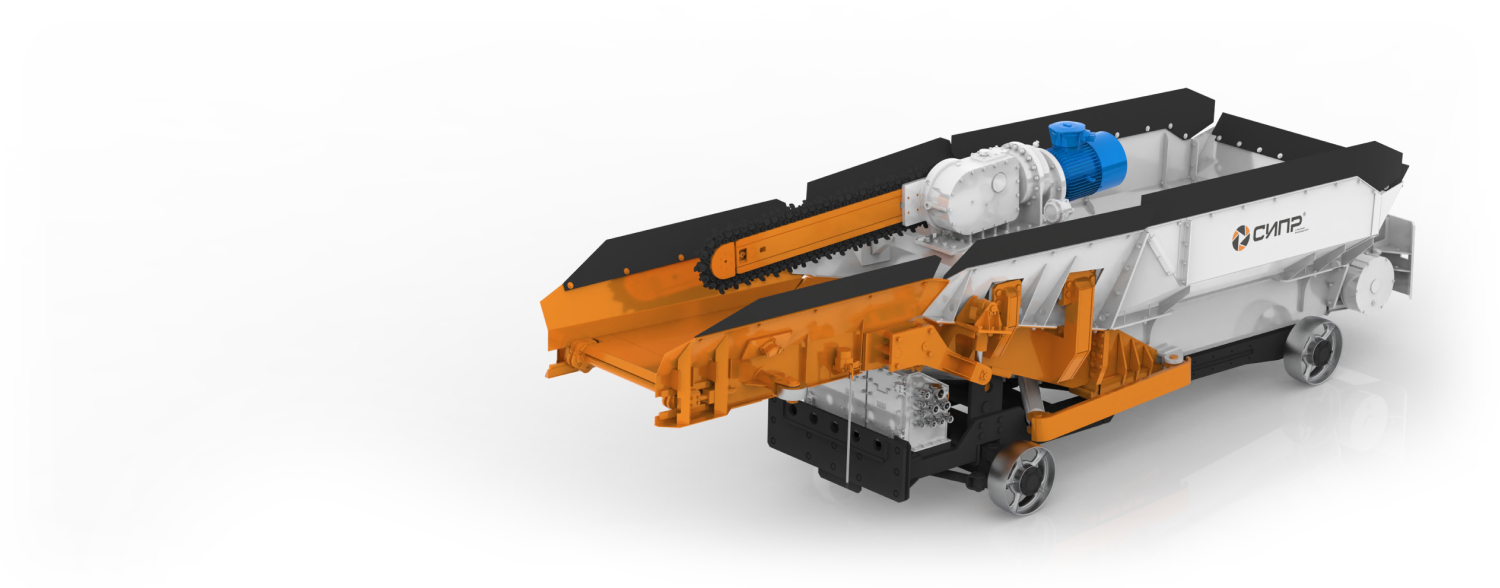

Бункер-перегружатель БП-14ВБ
Бункер-перегружатель БП-14ВБ предназначен для обеспечения непрерывной работы комбайновых комплексов на пластах мощностью 2,4 м и более в выработках с углами наклона ± 12°. В составе комплекса бункер принимает руду от проходческого комбайна и перегружает ее в самоходный вагон. Дополнительно на бункере установлен исполнительный орган барового типа, позволяющий производить нарезку компенсационных щелей в кровле выработки.
Бункер входит в состав комбайнового комплекса машинной добычи калийных руд, состоящего из комбайна типа "КРП-3" и самоходного вагона грузоподъемностью до 17 т.
| Основные технические данные | |
|
Грузоподъёмность, т |
16 |
|
Расчетная производительность, т/с, не менее |
0,37 |
|
Время разгрузки, с, не более |
45 |
|
Радиус поворота по наружному габариту, м |
10±0,5 |
|
Ходовая часть - тип - диаметр колес, мм - дорожный просвет, мм - тормоз, тип - рулевое управление |
на металлических колесах 590 100 храповой механизм с двумя гидравлически управляемыми поворотными колесами |
|
Исполнительный орган - тип - тип резца - ширина прорезаемой щели, мм - максимальная глубина щели в выработке высотой 3 метра, м, не более |
баровый, цепной ЗН 3 140 1,38 |
|
Погрузочный орган - тип - ширина скребка, мм - шаг установки скребков, мм |
скребковый двухцепной 1228 516 |
|
Пылеподавление - вентилятор, тип - количество вентиляторов, шт. - производительность вентилятора, м3/с |
осевой 1 1,9-3 |
|
Электрооборудование - рабочее напряжение, В - суммарная мощность электродвигателей, кВт в том числе: - привода органа исполнительного - привода конвейера - вентилятора |
660/1140 70
37 30 3 |
|
Габаритные размеры, мм: - длина - ширина - высота |
8370 2475 2845 |
|
Масса, т |
16,2 |
