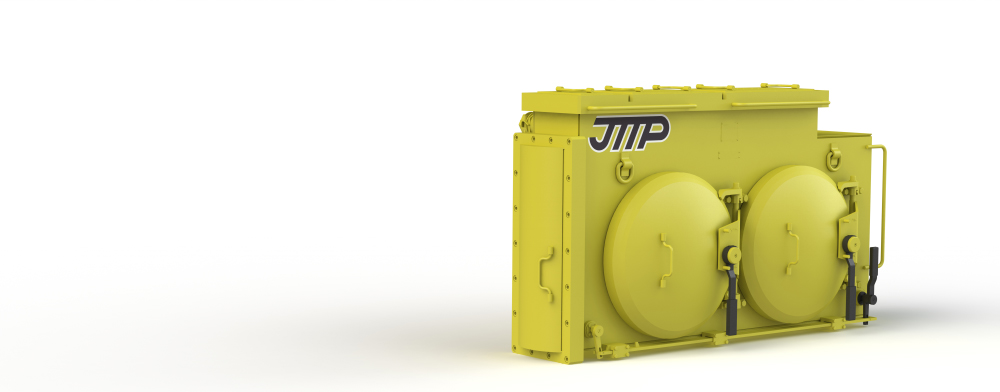

СУВ-6

Назначение

Станция предназначена для управления асинхронными электродвигателями с короткозамкнутым ротором, расположенными на комбайнах избирательного действия типа 4ПП-2СМ и КИД-220.

Станция имеет взрывобезопасное исполнение PB Exdial и может применяться в шахтах, опасных по газу (метану) и пыли.

Технические характеристики Галерея 3D обзор

Основные технические данные

Номинальное напряжение сети, В	660/1140
Частота сети, Гц	50
Максимальный суммарный ток нагрузки, А	400
Напряжение искробезопасных цепей, В	18; 24
Напряжение цепей освещения, В	36
Нагрузочная способность отвода 36 В, А	17,5
Режим работы: - продолжительный; - прерывисто-продолжительный
Габаритные размеры, мм, не более: - длина - ширина - высота	1990 760 1100
Масса, кг, не более	1330
Степень защиты	IP 54
Вид климатического исполнения по ГОСТ 15150-69	У5
